油浸式電力變壓器

35kV級S9、S11系列

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質榮譽專利證書

產品描述

參數

技術參數

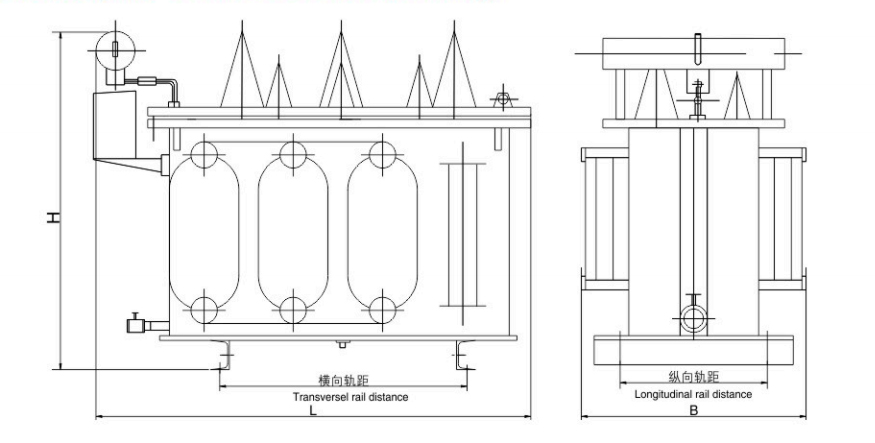

外形尺寸圖

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

主要技術參數

額定容量（kVA）	電壓組合（kV）			聯結方式	損耗（W）		短路阻抗（%）	空載電流（%）	重量		外形尺寸	軌距
額定容量（kVA）	高壓（kV）	分接（%）	低壓（kV）	聯結方式	空載	負載	短路阻抗（%）	空載電流（%）	油重	總重	長高寬	縱向/橫向
50	35	±5	0.4	Dyn11 Yyn0	0.21	1.27/1.21	6.5	2.0	245	680	13457101550	550/550
80					0.28	1.89/1.80		1.9	290	790	13907501630	550/550
100					0.29	2.12/2.02		1.8	325	940	14507701700	550/550
125					0.34	2.50/2.38		1.7	345	1020	14508101850	660/660
160					0.36	2.97/2.83		1.6	370	1250	14808001940	660/660
200					0.43	3.50/3.33		1.5	405	1410	15008101960	660/660
250					0.51	4.16/3.96		1.4	450	1585	15108302000	660/660
315					0.61	5.01/4.77		1.4	490	1750	15508602050	660/660
400					0.73	6.05/5.76		1.3	555	2040	16009702120	820/820
500					0.86	7.28/6.93		1.2	630	2410	175010002180	820/820
630					1.04	8.28		1.1	725	2895	208010102290	820/820
800					1.23	9.9		1.0	760	3280	221010852370	820/820
1000					1.44	12.15		1.0	890	3880	225010902530	820/820
1250					1.76	14.67		0.9	1000	4400	223017202590	1070/1070
1600					2.12	17.55		0.8	1125	5410	225021452600	1070/1070
2000					2.61	21.5		0.6	1200	5915	230021652660	1070/1070
2500					3.15	23		0.6	1270	6460	232021802700	1070/1070

額定容量（kVA）	電壓組合（kV）			聯結方式	損耗（W）		短路阻抗（%）	空載電流（%）	重量		外形尺寸	軌距
額定容量（kVA）	高壓（kV）	分接（%）	低壓（kV）	聯結方式	空載	負載	短路阻抗（%）	空載電流（%）	油重	總重	長高寬	縱向/橫向
630	35	±5	3.15 6.3 10.5	Yd11	1.04	8.28	6.5	1.1	650	2400	228010501930	820/820
800					1.23	9.90		1.0	745	3050	233010802010	820/820
1000					1.44	12.15		1.0	860	3480	238511102050	820/820
1250					1.76	14.67		0.9	900	3850	245012002090	820/820
1600					2.12	17.55		0.5	1040	4550	24851260*2240	820/820
2000					2.72	19.35		0.7	1070	4930	238020102300	820/820
2500					3.20	20.70		0.6	1215	5750	247021302400	1070/1070
3150	35~38.5				3.80	24.30	7.0	0.56	1510	7600	255022202450	1070/1070
4000					4.52	28.80		0.56	1810	8550	267023502500	1070/1070
5000					5.40	33.03		0.48	1950	9950	286524252870	1070/1070
6300					6.56	36.90	7.5	0.48	2380	12660	309023853150	1475/1475
8000	35~38.5	±2*2.5	3.15 3.3 6.3 6.6 10.5 11	YNd11	9.00	40.50		0.42	2600	14170	327027003150	1475/1475
10000					10.88	47.70		0.42	3010	16600	330027603280	1475/1475
12500					12.60	56.70	8.0	0.40	3730	19790	361029503430	1475/1475
16000					15.20	69.30		0.40	4300	24050	362031803650	1475/1475
20000					18.00	83.70		0.40	5250	29570	373035003990	1475/1475
25000					21.28	99.00		0.32	6350	25340	420041504280	2040/2040
31500					25.28	118.8		0.32	7680	41390	476045604380	2040/2040

注: 1、表中斜線上方的負載損耗值適用于Dyn11聯接組，斜線下方的負載損耗值適用于Yyn0聯接組。

　　2、提供的尺寸僅供選型時參考，最終尺寸以產品圖為準。
